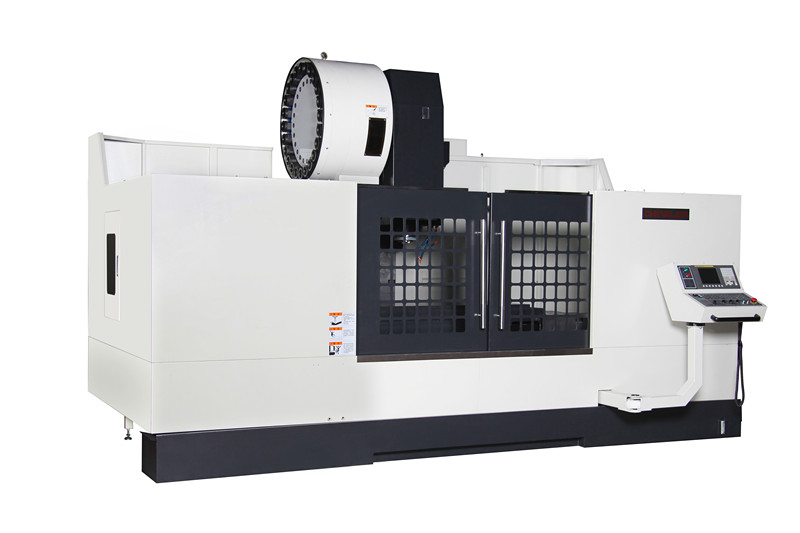

1370-G/1690-G/1890-G VMC

本系列1370-G/1690-G/1890-G VMC機體主架構采用最好的優質鑄鐵與同密結構,經特殊研發,機體內面加肋的鑄鐵抗扭力極高,耐震性超強,可滿足加工高精度之需求,適合於中型零件和模具的加工。

高精度皮带式主轴设计

      1.主轴前端采用2个精密P4级斜角滚珠轴承,内径100mm.

      2.强力20HP广域伺服主轴马达,主轴转速6000rpm,低数适于重切削,高速适于精密轻切削,

       应用范围宽广.

      3.主轴套外部采油冷却机循环冷却,有效控制主轴温升,仰制热变形.

      4.强力新型齿行皮带传动,高效率,不打滑,维謢容易.

主轴中心出水设计(特别附件)

      提供20.4kg/cm2高压切削液,能有效的带走表面和深孔加工之切屑和热源,提升刀具切削性能

      和寿命,以保证工件精度.

电器箱冷气空调(特别附件)

      电器箱搭配冷气有助稳定电器零件正常运作并保证全天生产线的持续.

大直径高精度滚珠导螺杆

      1.三轴使用50mm大直径及C3级高精度滚珠导螺杆,搭配预压式双螺帽,确保最低背隙.

      2.三轴滚珠螺杆以P4级滚珠螺杆专用斜角滚珠轴承支撑,运转精度高.

      3.三轴滚珠螺杆施以预拉,以减少温升的长量.

      4.滚珠螺杆和伺服马达以扰性联轴器连结,效率高,背隙少.

 坚稳持久的刚性结构

     经由工程力学的反复仿真分析计算,设计出坚稳的床台结构,达到刚性倍增而质量精简的工程

     要求.全面硬化处理的移动滑轨,搭配精密的研磨加工,组合出令人满意的精度质量.鞍座应用四轨重型设计,荷重均匀分摊,减低变形.

 齿轮式主轴

      1.主轴前端采用精密P4NN双列圆柱滚子轴承,搭配P4精密斜角滚珠轴承,内径100mm,刚性特佳,适用于重切削.

      2.强力30HP主轴马达,主轴传动系统采用全齿式二段变数,低速966rpm时达到全马力,可提供较大扭距,承受重切削.

      3.主轴套外部及齿轮头内部,采油冷却机循环冷却,有效控制主轴温升,仰制热变形



1370-G/1690-G/1890-G VMC

定位精度:JIS B6338± 0.004mm/300mm

※ 重复精度:JIS B6338± 0.003mm

快速移动(X/Y/Z):18/18/18m/min

主軸轉速:6000rpm

※ 刀具數量:24 刀臂式

※ 第四軸全套

※ 自動刀長量測

※ 工件量測裝置

※ 油水分離機

※ 主軸中心出水裝置

※ 油霧回水機

※ 空調冷卻機

※ 穩壓器
